Un guide complet sur la sélection de la source lumineuse LED pour les simulateurs du spectre solaire

Principaux de sélection: il n'existe pas de solution optimale absolue. La sélection doit correspondre pleinement aux catégories d'équipement (catégorie AAA/A/B), à la zone d'irradiation, à la distance de travail, à l'architecture optique,exigences en matière de couverture spectrale et de fonctionnement à long termeLes conclusions de sélection ciblées et les ventilations détaillées des exigences fondamentales des simulateurs solaires, y compris le degré de correspondance spectrale, l'uniformité de l'irradiation, sont présentées ci-dessous.stabilité à long terme et taux d'utilisation de l'énergie légère.

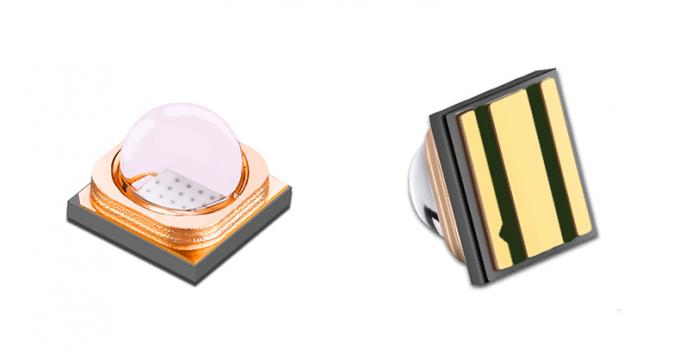

一,Sélection de l'emballage du noyau: céramique 3535 (cristal simple/cristal double) contre 5050 (cristal simple/cristal quad)

Les principales exigences obligatoires pour les perles de lampe utilisées dans les simulateurs solaires comprennent une faible résistance thermique, une forte densité de puissance, une grande cohérence de longueur d'onde et de flux lumineux,et aucun décalage spectrale pendant le fonctionnement à long termeL'emballage en céramique est la seule solution de base appropriée (l'emballage en plastique PLCC ne répond pas aux exigences de résistance aux UV et de dissipation thermique à long terme).Les critères de sélection des deux types d'emballages sont les suivants::
Comparaison des paramètres de base

Les spécifications	Plage de puissance typique	Résistance thermique typique	Taille de la surface émettrice de lumière	Principaux avantages	Principales limites
3535 Cristaux simples en céramique	1 à 3 W	3 à 8°C/W	0.8-1.2 mm	Petite surface lumineuse, extrêmement haute précision de distribution optique de la lumière, pas de fantômes et excellente performance de l'arrangement de la matrice dense	Faible puissance maximale par unité, forte densité de courant au même niveau de puissance et plus grande fluctuation de la température de jonction.
3535 Bicrystal céramique	3 à 6W	5 à 10 °C/W	10,0-1,5 mm	Double puissance en taille compacte, densité de courant inférieure au même niveau de puissance, température de jonction plus stable, idéale pour les conceptions compactes	La limite de dissipation thermique est inférieure à celle de 5050, ce qui réduit la fiabilité pendant le fonctionnement à long terme.
5050 Cristaux simples en céramique	3 à 5 W	2 à 5°C/W	1.2-1.8 mm	Grande surface de dissipation thermique, résistance thermique extrêmement faible, température de jonction stable et excellente contrôle optique	La puissance maximale d'une seule perle est inférieure à celle de la solution à quatre puces, de sorte que plus de perles de lampe sont nécessaires pour l'irradiation sur une grande surface.
5050 Puces en céramique	5 à 20 W	3 à 6°C/W	2.0-2,5 mm	Maximiser la densité de puissance à la même taille avec une densité de courant extrêmement faible par puce, avec une faible atténuation de la lumière, une durée de vie plus longue et une excellente uniformité de la surface lumineuse.	Un léger fantôme a tendance à se produire dans les chemins optiques avec une lumière collimée à très petit angle, ce qui impose certaines exigences à la conception optique.

Conclusion sur la sélection précise

Solution préférée: Simulateur solaire à état stable de classe AAA (pour les essais photovoltaïques IV et la caractérisation des matériaux de haute précision,en conformité complète avec toutes les exigences de la classe A de la CEI 60904-9 et de l'ASTM E927)

Priorité: céramique 5050 Quad-Crystal

Les principales raisons: L'avantage majeur des équipements de qualité AAA réside dans leur stabilité spectrale à long terme.qui maintient la fluctuation de la température de jonction à ±5°CCela empêche efficacement le redshift de la longueur d'onde et l'atténuation lumineuse causée par l'augmentation de la température de jonction, assurant une correspondance spectrale constante sur le long terme.La conception à quatre puces offre une puissance plus élevée par puce unitaireIl simplifie également la conception optique de la matrice et facilite la régulation de l'uniformité de la lumière.

Solution préférée: simulateurs miniaturisés, portables et transitoires, ainsi que des appareils de bureau pour l'irradiation de petite surface (≤ 100 cm2)

Les puces à double puce ou à puce unique en céramique 3535 sont recommandées comme premier choix.

Les principales raisons: le package 3535 présente une taille plus petite et une densité de mise en page de tableau plus élevée, ce qui le rend approprié pour les structures de périphériques compacts.Pour les scénarios nécessitant une irradiation à courte distance sur une petite zone, les perles de lampe monocristallines ou bicristallines avec une surface émettrice de lumière minuscule peuvent produire des taches lumineuses avec une grande uniformité sans systèmes d'homogénéisation de la lumière sophistiqués.La solution à double cristal fournit une puissance suffisante dans un espace compact pour répondre à l'exigence d'irradiance d'un soleil.

Règles complémentaires de sélection pour les monocristalles et les polycristalles

monocristallin: recommandé exclusivement pour les voies optiques collimées avec un angle de faisceau ultra-étroit et une imagerie à champ lointain de haute précision.une courbe de répartition de la lumière lisse sans fantôme, et une excellente contrôle optique.
Polycristal (double-cristal/quad-cristal): idéal pour plus de 90% des applications de simulateur à l'état stable.diminution de l'atténuation de la lumière et durée de vie plus longue, qui constitue le choix optimal pour équilibrer les performances et la fiabilité.
